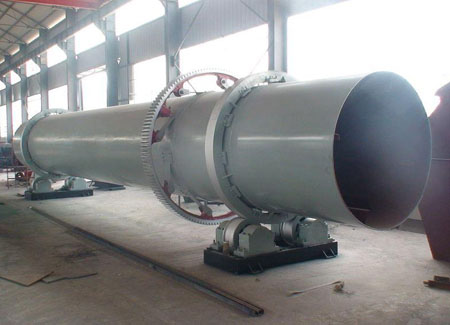

一、煤泥烘干机结构及工作原理
煤泥烘干机主要由热源、打散装置、带式上料机、进料机、回转滚筒、带式出料机、引风机、卸料器和配电柜构成。该套设备工作原理如下：煤泥由于具有一定的粘性，在烘干过程中湿煤泥进入烘干机后分以下几个工作区：一是导料区，湿煤泥进入此区与高温热风接触迅速蒸发水分，物料在大导角的抄板抄动下，形不成粘结便被导入下一个工作区； 二是清理区，湿煤泥在此区被抄板抄抄起形成料幕状态，物料落下时易形成粘结滚筒壁现象，在此区由于设备设计有清扫装置，清扫装置便十分合理地清扫了内壁粘附的物料，在这个过程中，清扫装置对于物料 团球结块也起破碎作用，从而增加了热交换面积，提高了干燥速率；三是倾斜扬料板区，湿煤泥在此区已 呈低水分松散状态，物料在此区已不具有粘结现象，经过热交换后物料达到所要求的水分状态，进入最后 的出料区；四是出料区，滚筒在此区不设抄板，物料在此区滚动滑行至排料口，完成整个烘干过程。
二、主要特点
1、烘干机抗过载能力强，处理量大，燃料消耗少，干燥成本低；
2、采用顺流干燥方式，烟气与湿物料由同一侧进入干燥机，可以利用高温烟气获得很高的蒸发强度，烘干机出口温度低，热效率高；
3、可根据不同的物料性质改变运行参数，使物料在烘干机筒体内能够形成稳定的全断面料幕，质热交换更为充分；
4、新型给料、排料装置，杜绝了滚筒干燥机给料堵塞、不连续、不均匀和返料等现象，降低了除尘系统的负荷；
5、新型内部结构，强化了对已分散物料的清扫和热传导作用，消除了筒体内壁的沾粘现象，对物料水分、粘性的适应性更强；
6、烘干机实现了 “ 零水平推力 ” ，大大减少了挡托轮的磨损，筒体运转平稳可靠；
7、烘干机采用 “ 调心式托轮装置 ” ，使托轮和滚圈的配合永远呈线性接触，从而大大降低了磨损和动力损耗；
8、可根据用户要求控制产品粒度和水分，烘干煤泥时产品水分可达 8% 以下，粒度可控制在 8mm 以下。
三、煤泥烘干机技术参数
|
规 格
|
生产能力(T/h)
|
初水分(%)
|
终水分(%)
|
总功率(kw)
|
占地面积(m2)
|
|
GT1.6-15
|
8±1T/h
|
30±5
|
≤10
|
85
|
7m*25m
|
|
GT1.9-16.5
|
12±2T/h
|
30±5
|
≤10
|
109
|
7m*25m
|
|
GT2.2-18
|
16±2T/h
|
30±5
|
≤10
|
128
|
8m*30m
|
|
GT2.5-19.5
|
20±2T/h
|
30±5
|
≤10
|
143
|
8m*30m
|
|
GT2.8-22.5
|
35±5T/h
|
30±5
|
≤10
|
210
|
8m*40m
|
